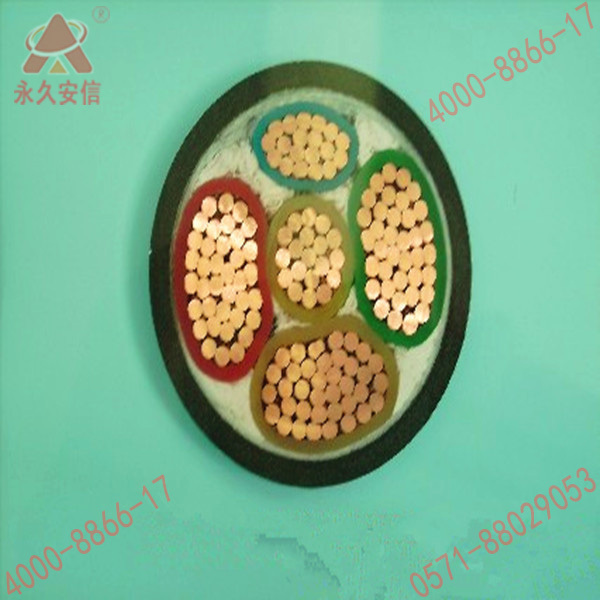

電力電纜結構介紹：

　　1.線芯

　　① 作用 它是電纜的導電部分，用來輸送電能，是電級的一個主要部分。

　　② 材料要求 電纜線芯的材料應是導電性能好、有好的機械性能、資源豐富的材料，以適宜制造和大量應用。

　　(1)導電性能好。在常溫下金屬具有一定的電阻，當電能在線芯中傳輸時有一定的功率損耗，并使導體發熱，當發熱和散熱平衡時電纜就穩定在某一溫度上。

　　(2)機械性能好。既要有一定的抗拉強度，又要有一定韌性，易于加工與使用。

　　(3)資源豐富。電力電纜作為供電線路用時，所需量是很大的，因此用作線芯的材料必須有豐富的資源，否則就無法廣泛應用。雖然金與銀的導電性很高，但是它在地球上的資源貧乏、機械強度不夠，故不能廣泛用于制作電力電纜。

　　③規格與結構

　　(1)截面。為了便于設計制造和安裝施工，電纜的截面必須采用規范化的方式進行定型生產，即電纜的截面由小到大按標稱截面規格進行生產。

　　(2)芯數。指電纜線芯輸(通)電的相數，一般有單芯、雙芯、三芯和四芯電纜四種形式。

　　(3)形狀。有圓形、橢圓形、中空圓形和扇形線芯四種。

　　(4)結構。電纜的線芯若用單根實心的金屬材料制成，勢必影響其柔軟性而不能隨意彎曲，截面越大彎曲越困難，這樣必然給施工帶來無法克服的困難。

　　2.絕緣層

　　①作用 它是將線芯與大地以及不同相的線芯間在電氣上彼此隔離，從而保證電能輸送，因此絕緣層也是電纜結構中不可缺少的組成部分。

　　②材料要求

　　(1)耐壓強度高。由于電纜導電部分的相間距離及其對地距離很近，故絕緣層是處于高電場中，一般在1—5kV/mm之間，110kV的電纜中達8—10kV/mm，500kV的電纜中高達14—16.5kV/mm，電壓等級越高的電纜，對絕緣材料的耐壓強度的要求越高。

　　(2)介質損耗低。絕緣介質處于交流電場中，絕緣層中將會有泄露電流通過，使絕緣層(介質)發熱，這部分損耗即為介質損耗。電纜電壓等級越高，介質損耗越大，這部分損耗高，發熱就大，絕緣就會加快老化，因此要求絕緣材料的介質損耗低。

　　(3)耐電暈性能好。絕緣層的氣泡或表面在很高電場下，易被電離而產生放電現象，放電時產生的臭氧對絕緣層具有破壞作用，各種材料的耐電暈性能是不同的，因此要求選用耐電暈性能好的材料。

　　(4)化學性能穩定。化學性能不穩定的材料，其性能易變化，它的絕緣水平就會隨之發生變化，通常這種變化是使絕緣性能變差。這對電纜的使用壽命有直接的影響，因此要選用化學性能穩定的材料。

　　(5)耐低溫。一般情況下，非金屬材料的強度高，其脆化點高，電纜線路的施工(特別在北方地區)經常需在氣溫很低的情況下進行安裝，一旦變脆很易損壞，就無法安裝，所以要求有耐低溫的性能。
